KASUGA端子台

螺丝导轨式（FP型除外）

如需查询下表未列出的规格，请使用KASUGA端子台产品检索。您不仅可以从检索结果页面查看数据表，还可找到 CAD 文件的下载链接。

系列	品名	绝缘电压（V)	额定电流值（A)1	螺钉尺寸	端子间距（mm）	端子结构	适用电线（最大）㎟	适用电线（AWG）

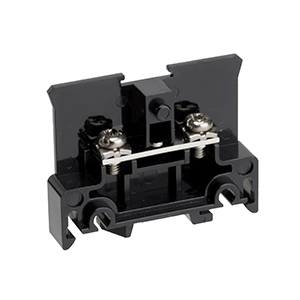

TX	TX7	800	15	M3	7.3	自升式	1.25	AWG20～16
TX	TX10SM3	800	20	M3	8.0	自升式	2.0	AWG20～14
TX	TX10S	800	20	M3.5	8.0	自升式	2.0	AWG20～14
TX	TX10	800	20	M3.5	9.5	自升式	2.0	AWG20～14
TX	TX20	800	40	M4	11.5	自升式	5.5	AWG18～10
TX	TX30	800	50	M5	14.5	自升式	8.0	AWG16～10
TX	TX50	800	80	M5	15.0	自升式	14.0	AWG16～10
TX	TX60	800	90	M6	19.5	自升式（带圆垫圈）	22.0	AWG14～4
TX	TX100	1000	130	M8	27.0	(+)六角螺栓	38.0	AWG8～2

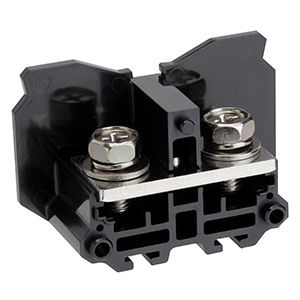

TX	TX150	1000	175	M8	28.0	(+)六角螺栓	60.0	AWG6～2/0
TX	TX200	1000	240	M10	39.0	(+)六角螺栓	100.0	AWG4～4/0
TX	TX300	1000	310	M10	46.0	(+)六角螺栓	150.0	AWG(MCM)4～(350)
TX	TX400	1000	400	M12	62.0	六角螺栓	200.0	AWG(MCM)1/0～(500)
TX	TX600N	1000	600	M16	64.0	螺柱	325.0	–
TX	TX800N	1000	800	M16	64.0	螺柱（带导向）	325.0	–
TX	TX1000N	1000	1000	M16	64.0	螺柱（带导向）	325.0	–
TXU	TXU7	800	15	M3	7.3	跳升式	1.25	AWG20～16

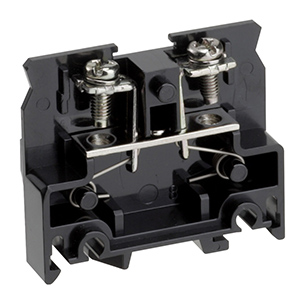

TXU	TXU10SM3	800	20	M3	8.0	跳升式	2.0	AWG20～14
TXU	TXU10S	800	20	M3.5	8.0	跳升式	2.0	AWG20～14
TXU	TXU10	800	20	M3.5	9.5	跳升式	2.0	AWG20～14
TXU	TXU20	800	40	M4	11.5	跳升式	5.5	AWG18～10
TXU	TXU30	800	50	M5	14.5	跳升式	8.0	AWG16～10
TXU	TXU50	800	80	M5	15.0	跳升式	14.0	AWG16～10
TXU	TXU60	800	90	M6	19.5	跳升式	22.0	AWG14～4
TXU	TXU100	1000	130	M8	27.0	跳升式	38.0	AWG8～2
TTG	TTG203	800	20	M3	8.0	自升式	2.0	AWG20～14
TTG	TTG20U3	800	20	M3	8.0	跳升式	2.0	AWG20～14
TTG	TTG2035	800	20	M3.5	8.0	自升式	2.0	AWG20～14
TTG	TTG20U35	800	20	M3.5	8.0	跳升式	2.0	AWG20～14
TTG	TTG40	800	40	M4	11.0	自升式	5.5	AWG18～10
TTG	TTG40U	800	40	M4	11.0	跳升式	5.5	AWG18～10
TT	TT10SK	600	15	M3	8.0	自升式	2.0	–
TT	TT10SUK	600	15	M3	8.0	跳升式	2.0	–
TT	TT10SKM35	600	20	M3.5	8.0	自升式	2.0	–
TT	TT10SUKM35	600	20	M3.5	8.0	跳升式	2.0	–
TT	TT20K	600	30	M4	11.5	自升式	3.5	–
TT	TT20UK	600	30	M4	11.5	跳升式	3.5	–
TQB	TQB60D	600	90	M6	50	带圆垫圈	一次侧：22、二次侧：5.5	–
TQB	TQB100D	600	175	M8	60	螺柱	一次侧：60、二次侧：8, 14	–
TQB	TQB200D	600	310	M10	77.5	螺柱	一次侧：100, 150 二次侧：22, 14	–
TQB	TQB400D	600	440	M12	112	螺柱	一次侧：200 二次侧：100, 60, 22	–
