KHS系列

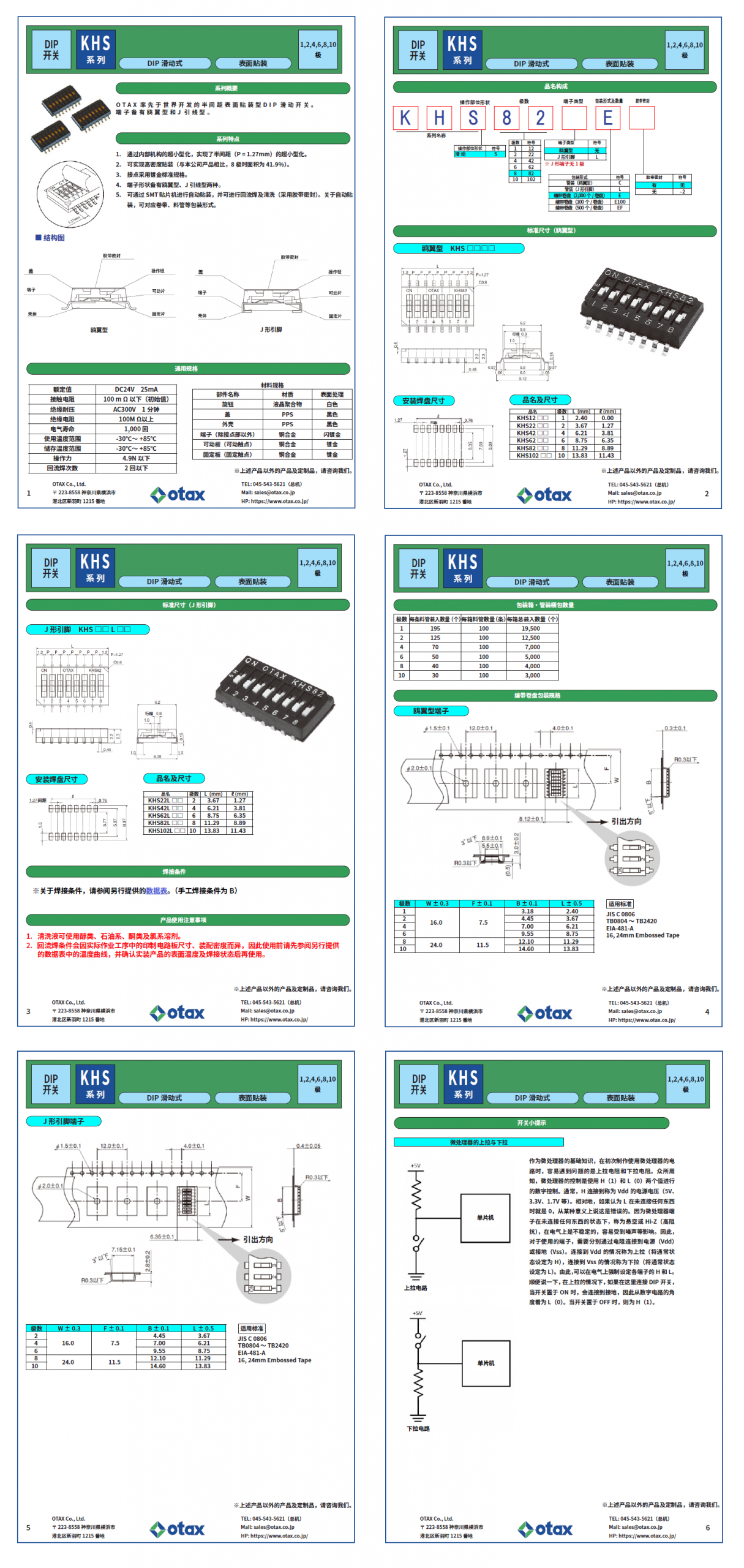

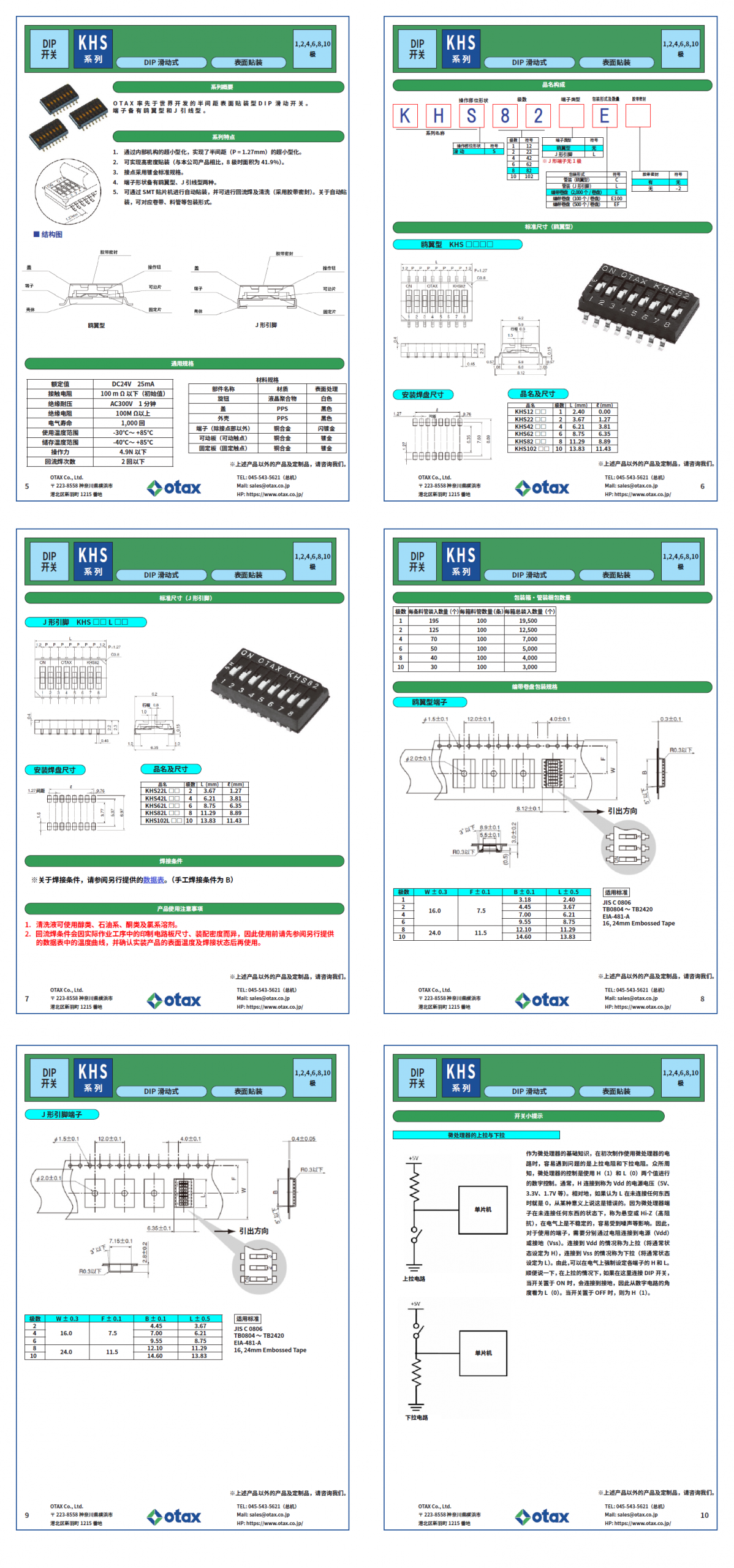

点击此处下载PDF

3D CAD Download

Series		Item Description				3D CAD	Remarks
KH	KHS	KHS12					Ultraminiature Halfpitch Slide 1Poles SMD
		KHS22					Ultraminiature Halfpitch Slide 2Poles SMD
		KHS42					Ultraminiature Halfpitch Slide 4Poles SMD
		KHS62					Ultraminiature Halfpitch Slide 6Poles SMD
		KHS82					Ultraminiature Halfpitch Slide 8Poles SMD
		KHS102					Ultraminiature Halfpitch Slide 10Poles SMD

■ DIP开关小知识

什么是DIP开关？

DIP开关是 Dual In-line Package Switch 的简称。由于用于半导体等的 Dual In-line Package 与滑动型 DIP 开关具有相同的外形，因此得名。它虽属于操作用开关的一种，但与其他开关不同，极少安装在面板表面，而是安装在印刷电路板上并嵌入内部装置中使用。其主要用途是控制数字信号，常用于程序设定、电路切换及电路检查等。

日本国内每月有1000万个的需求

DIP开关最早于1970年代在美国发明。在日本，它作为自动售货机费用设定用开关登场，截至2024年已有40多年的历史。作为编程设定开关，其用途得到了飞跃性扩展，目前据称在日本国内每月有1000万个的需求。

滑动型占比接近70％

DIP开关按操作部的形状大致可分为滑动型、钢琴型、旋转型，并根据用途加以区分使用。其中滑动型最为常见，约占整体的七成，主要使用4位和8位产品。旋转型在旋转拨盘时，按二进制换算，将OFF记为0、ON记为1，输出会依次变为000→001→010→011→…→111。
